YD-UQK-71系列液位显示控制仪能广泛使用于炼油、化工、造纸、食品、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。
| 防腐型控制仪对强腐蚀性介质有极好的抗腐蚀性能，防爆型控制仪可应用于易爆的场合（隔爆型，防爆标志：EXdⅡBT4）。

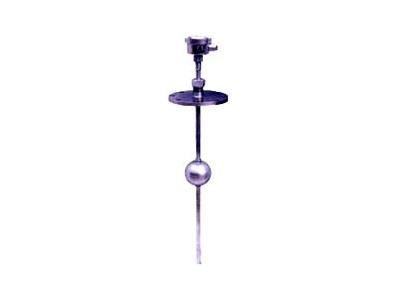

YD-UQK-71系列 液位显示控制仪由传感器和显示表两部分组成。 | |
| 型号 | | 型 号 | 代 码 | 说 明 | | YD- UQK-71 | □ | □ | □ | | 检测点数 | 2 | | | 3点检测，其中1位为越限报警，可配YD-100型显示表 | | 4 | 5点检测，其中1位为越限报警，可配YD-100型显示表 | | 10 | 11点检测，其中1位为零位，配YD-100型显示表 | | 50 | 50点检测，配YD-600型显示表 | | 100 | 100点检测，配YD-600型显示表 | | 材 质 | | S | | 检测管材质为聚氯乙烯 | | G | 检测管材质为不锈钢（1Cr18Ni9Ti） | | F | 检测管材质为聚全氟乙丙烯（F46） | | X | 检测管材质为不锈钢小浮球（筒）细颈检测管 | | 防爆性能 | | B | 隔爆型防爆，仅用于G型、F型。防爆等级：EXd ⅡBT4 | | - | 非隔爆型，此位空 | | |
| 型号举例 | 型号举例：
1.YD-UQK-71-10GB 1支
表示YD-UQK-71系列传感器1支，检测点数为10点，材质为不锈钢防爆型。
2.YD-UQK-71-100G 1套
表示YD-UQK-71系列传感器1支，检测点数为100点，材质为不锈钢。配YD-600型显示仪表一台。
在缺省情况下，配套的显示仪表皆为控制型仪表，外形尺寸为A型；YD-100型皆为LED显示、YD-600型皆为光柱显示，除非另有要求。
3.YD-UQK-71-100G 1支 YD-600 1台
表示YD-UQK-71系列传感器1支，检测点数为100点，材质为不锈钢。配YD-600型显示仪表一台。其外形尺寸为160（宽）×80（高），无控制，光柱显示。 | |
| 技术参数 | 1、产品执行标准：Q/320621EXE01-2001
2、测量范围
S型： ≤2m
GX型： ≤1.5m
G（B）型、F（B）型：≤12m
3、工作条件
介质温度：
S型 -5 ～ +45℃
G型、F型 -40 ～ +80~C（高+120℃）
GB型、FB型 -40 ～ +80~C（高+120℃）
4、工作环境温度：
S型 -5 ～ +45℃
G型、F型 -10 ～ +45℃
B型 -10 ～ +45℃
5、工作压力：
G型 0.6Mpa
F型 0.25Mpa
S型 常压
6、被测介质比重： >0.7
7、被测介质粘度： <1.25st
8、防爆性能
防爆类型： 隔爆型（只有GB、FB）
防爆标志： dIIBT4 | |
| 结构原理 | YD-UQK-71-2传感器中装有三只干簧管分别为下限、上限、越限报警。YD-UQK-71-4有五只干簧管，比YD-UQK-71-2多两点液位显示。装有磁钢的浮球随液位上、下时使不同位置的干簧管动作，通过显示表内相应继电器的吸合将液位的正确位置指示出来。下限、上限显示表有继电器触点输出（相当于1 x 2开关）。上限越能发出声、光报警信号而无继电器触点输出。
YD-UQK-71-10、YD-UQK-71-50传感器中装有若干只干簧管。当装有磁钢的浮球随液位上、下时，使不同位置的干簧管动作，从而使传感器输出的阻值发生变化，显示表则将这变化的阻值转换成面板—卜的发光二极管的亮熄来显示被测的液位。显示表上装有控制点的设定钮，叮任意将液位的控制范围预先进行设定。当液位到达设定高度时，显示表内继电器吸合由继电器的触点通或断去控制液面或报警。 | |
