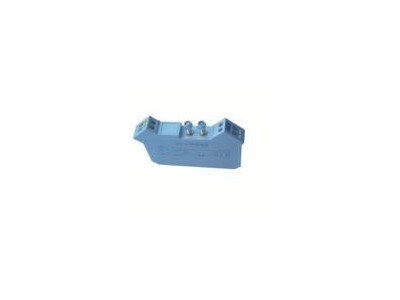

| 齐纳安全栅是本公司推出的产品，该产品按照GB3836.1-2000[性气体环境用电气设备第1部分通用要求]和GB3836.4-2000[性气体环境用电气设备第4部分本质安全型“i” ]中有关规定制造生产。产品经仪器仪表防爆安全监督检验站（NEPSI）防爆检测合格，并取得防爆合格证书。 该系列有多种不同的型号规格,可与各种现场一次仪表如变送器数字通讯的智能变送器、4-20mA模拟信号的普通变送器、（国产DDZ-Ⅲ型变送器）、电气转换器、电气阀门定位器、各类热电偶、开关（触点及模拟开关）、流量仪表（涡轮、 腰轮、刮板、旋涡等流量变送器）、电磁阀及各种特殊仪表组成本质安全防爆系统，用于现代化工业的自动化过程控制，广泛地应用在石油、化工、医药、船舶等领域。 | |
 技术指标 | |
| 防爆标志： 安全区电压： 漏 电 流： 端子色标： 连续工作温度： 储存温度： 相对湿度： 安装位置： 重 量： 安装和接地： 安装尺寸： 外型尺寸： | Ex（ia）ⅡC、 Ex（ia）ⅡB 250V DC/AC <10μA 非本安端（安全区，端子接线标号为1、2）的标号牌为黄色。 本安端（危险区，端子接线标号为3、4）的标号牌为蓝色。 -20～60℃ -40～80℃ 5～95%RH 安全区 约130g 通过两个一体的M4×9镀铝锡钢质固定螺栓和不锈钢自锁螺母（随产品一起提供）安装和接地。 11.5mm（六角螺栓距离） 长×宽×高=93.5×61.5×15（mm） |
| 术语 | |
| 1、安全参数 一个安全栅的安全描述，如10V 50Ω 200mA，是指熔断器熔断时端接齐纳二极管或正向二极管的电压，的端电阻值和相应的短路电流。它表示可在危险场所产生的故障能量，并非表示工作电压和端电阻。 2、端电阻 指20℃时，一个安全栅通道的两个端子间的电阻，即电阻阻值和熔断器阻值之和。如果通路中有二极管或三极管，则应加上二极管或三极管导通的电压降。 3、工作电压 20℃时，安全栅危险区端子开路，漏电流值小于规定值的情况下，施加给基本安全通路的安全区端子与地之间，具有适合级性的稳定电压。 4、电压 20℃时，熔断器没有被熔断情况下，连续施加给安全栅任何通路的安全端子与地之间，具有适合级性的稳定电压。对基本安全栅而言，这一数值是指在危险区端子开路情况下，当有电流流进危险区，则供给安全栅的电压则减小。对基本安全栅的交流通路和过压保护安全栅的大多数通路都适用。 | |
