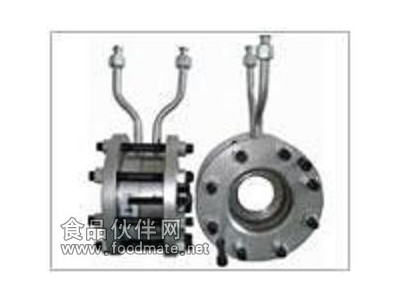

一、概述孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
YD-LGBH系列智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
二、特点
▲孔板流量计孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。
▲一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。
2.1智能型孔板流量计特点
▲采用进口单晶硅智能差压传感器
▲高精度，完善的自诊断功能
▲智能孔板流量计其量程可自编程调整。
▲智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
2.2智能型孔板流量计技术指标
▲高精度：±0.075%
▲高稳定性：优于0.1%FS/年
▲高静压：40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲孔板计算采用标准与加工
▲三、选型
| 型号 | 说明 | ||||||||
| YD-LGBH | 节流装置（孔板流量计） | ||||||||
| 代号 | 按其结构特征的两大基本分类 | ||||||||
| K | 孔板 | ||||||||
| P | 喷嘴等 | ||||||||
| 代号 | 公称压力（105Pa） | ||||||||
| 2.5 | 2.5 | ||||||||
| 10 | 10 | ||||||||
| 16 | 16 | ||||||||
| 25 | 25 | ||||||||
| 64 | 64 | ||||||||
| 100 | 100 | ||||||||
| 200 | 200 | ||||||||
| 代号 | 口径（mm） | ||||||||
| 10～1600 | 10～1600mm | ||||||||
| 代号 | 按其结构形式细分 | ||||||||
| H | 标准孔板（环室） | ||||||||
| Y | 标准孔板（法兰） | ||||||||
| K | 标准孔板（钻孔） | ||||||||
| I | ISA 1932喷嘴 | ||||||||
| L | 长径喷嘴 | ||||||||
| W | 文丘利喷嘴 | ||||||||
| G | 经典文丘利管 | ||||||||
| S | 双重孔板 | ||||||||
| Q | 圆缺孔板 | ||||||||
| Z | 锥形入口孔板 | ||||||||
| R | 1/4圆孔板 | ||||||||
| P | 偏心孔板 | ||||||||
| N | 整体（内藏）孔板 | ||||||||
| X | 楔形孔板 | ||||||||
| T | 不在上述之列的特殊节流装置 | ||||||||
| 代号 | 介质 | ||||||||
| 1 | 液体 | ||||||||
| 2 | 气体 | ||||||||
| 3 | 蒸汽 | ||||||||
| 4 | 高温液体 | ||||||||
| 代号 | 补偿形式 | ||||||||
| N | 不带压力、温度补偿 | ||||||||
| P | 带压力补偿输出 | ||||||||
| T | 带温度补偿输出 | ||||||||
| Q | 带压力、温度补偿输出 | ||||||||
| 代号 | 变送器差压量程范围 | ||||||||
| 0 | 微差压量程 | ||||||||
| 1 | 低差压量程 | ||||||||
| 2 | 中差压量程 | ||||||||
| 3 | 高差压量程 | ||||||||
| 代号 | 是否带现场显示 | ||||||||
| W | 节流装置传感器 | ||||||||
| X | 智能节流装置（流量计） | ||||||||
